ثقب معزول الألومنيوم ثنائي الفينيل متعدد الكلور
ثقب معزول الألومنيوم ثنائي الفينيل متعدد الكلور
ثنائي الفينيل متعدد الكلور ذو الفتحة المعزولة من الألومنيوم نظرًا لأن الألومنيوم الأساسي المعدني موصل ، فلا يمكن إصلاح مكونات DIP. تقنية الفتحات المعزولة هي الحل لعملية تصنيع ثنائي الفينيل متعدد الكلور ذات النواة المعدنية المشكلة.
مادة الألومنيوم ثنائي الفينيل متعدد الكلور ذات الفتحة المعزولة مصنوعة من لوح الألمنيوم (5052) + طبقة عازلة + طبقة نحاسية. يختلف ثنائي الفينيل متعدد الكلور ذو الفتحة المعزولة عن ركيزة الألومنيوم أحادية الجانب من حيث أن الألمنيوم محفور مسبقًا ، ويمتلئ الثقب براتنج الإيبوكسي ، ويتم تصفيح الطبقة العازلة وطبقة النحاس عليها. من الملائم بشكل أساسي أن تمر مكونات DIP عبر الفجوة الموجودة في الألومنيوم للحفاظ على العزل الكهربائي. يمكن أن يسمح قلب الألمنيوم بالتوصيلات الكهربائية ومعزول من خلال الثقوب ، وهو ما يسمى ثقب الألومنيوم المعزول ثنائي الفينيل متعدد الكلور.
يتم عرض هيكل ثقب الألومنيوم Pcb المعزول في الشكل أدناه:

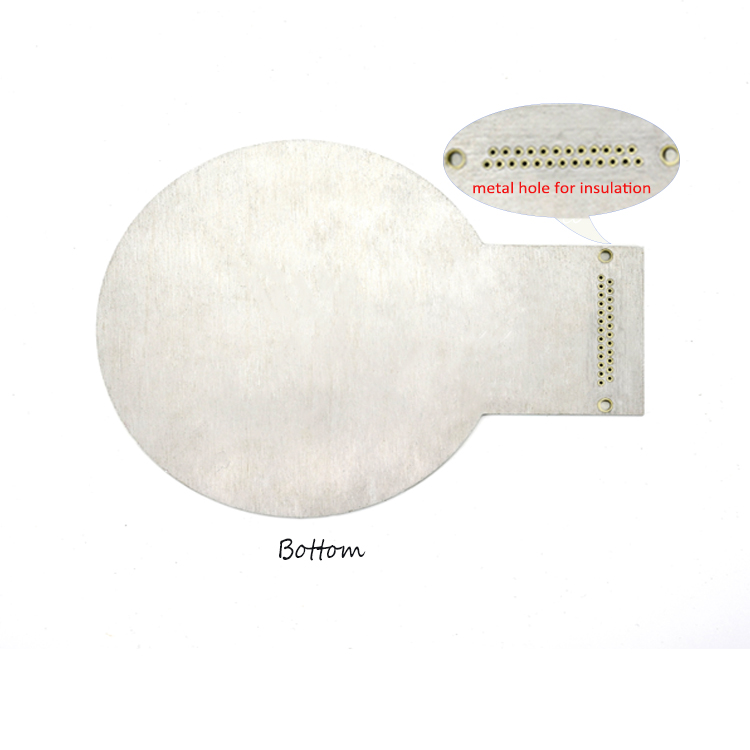

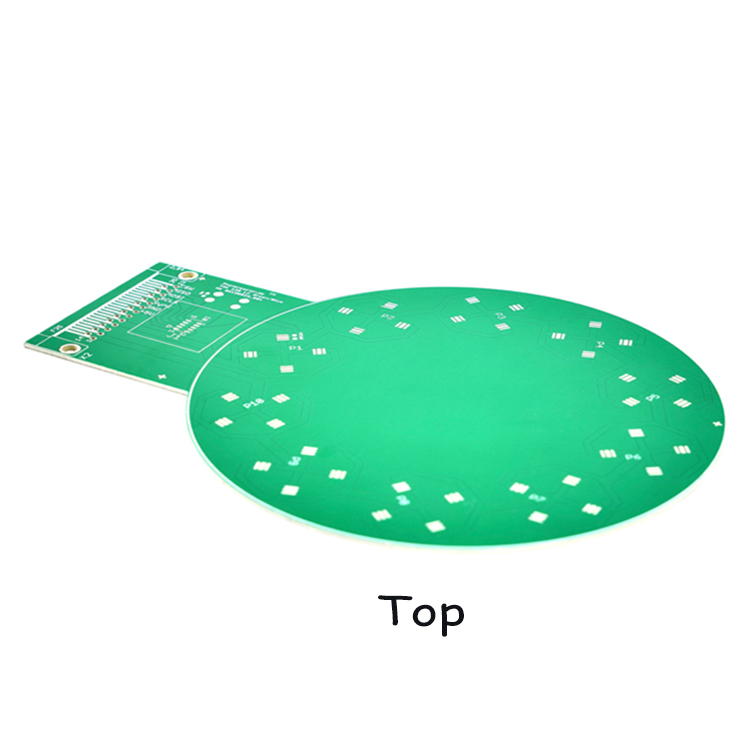

رسم تخطيطي للجزء الأمامي والخلفي لمنتج Pcb المعزول من الألومنيوم
فتحة العزل منتجات الألومنيوم الكلور متعدد الكلور وتعليمات تصنيع عملية الإنتاج
المادة المتفاعلة |
الومنيوم (5052) |
عدد الطبقة |
1 لتر |
سمك (مم) |
0.8 مم ~ 5.0 مم (± 10٪) |
الموصلية الحرارية (طبقة عازلة) |
0.8 / 1.5 / 2.0 / 3.0 واط / مللي كلفن |
سمك رقائق النحاس (أم) |
35/70/105/140 مي |
لون قناع اللحام |
أبيض / أسود / مات أسود / أحمر / أخضر / أزرق / مات أخضر |
لون الشخصية |
أبيض / أسود / برتقالي / أحمر / أزرق |
طرق التشكيل |
جوانات CNC ، قطع CNC V ، تشكيل القالب ، القطع والطحن بالليزر |
اختبار التفتيش |
AOI ؛ مسبار طيران عالي السرعة الاختبار الإلكتروني اختبار الجهد |
عملية المعالجة السطحية |
HASL FREE LEAD DNIG OSP |
موعد التسليم |
4-5 أيام. |
مناسبات تطبيق منتجات الألومنيوم ثنائي الفينيل متعدد الكلور المعزول الثقب:
مصابيح LED للسيارات ، معدات طبية ، معدات ميكانيكية ، تغليف DIP.
مزايا منتجات الألومنيوم ثنائي الفينيل متعدد الكلور المعزول:
عمر خدمة طويل ، أداء فعال لتبديد الحرارة ، نطاق تطبيق واسع ومستقر.
التعليمات
س 1. هل انت منتج؟ هل لديك مصنع؟
الإجابة: نحن مصنعون محترفون للوحات الدوائر المطبوعة لأكثر من 12 عامًا. لدينا مصانع ويمكنك مشاهدة صور مصانعنا.
س 2. هل يمكنني الحصول على عينات من ثنائي الفينيل متعدد الكلور مجانًا؟ هل من الممكن الشحن مجانا؟
الإجابة: نعم ، يمكننا أن نقدم لك عينات مجانية من ثنائي الفينيل متعدد الكلور بعد التحدث وتأكيد كل التفاصيل. لكننا لا نقدم خدمة شحن مجانية ، إذا اشتريت الكثير من المنتجات ، فسنقدم لك بعض الخصومات.
س 3. هل تفعل OEM؟
الجواب: نعم. نحن شركة تصنيع لوحات الدوائر المطبوعة. لدينا مصانع ومعدات أتمتة مخصصة لعملية PCB بأكملها ، والتي يتم فحصها وشحنها بدقة.
س 4. كيف يتم التعامل مع مشكلة جودة ثنائي الفينيل متعدد الكلور المستلم؟
الإجابة: قبل ترتيب إنتاج ثنائي الفينيل متعدد الكلور ، سيوفر مشروعنا مواد الإنتاج و EQ للعميل للتأكيد وفقًا لجربر العميل ، وسيتم اختبار دقة الشحنة بنسبة 100٪. إذا كانت هناك مشكلة في الجودة ، فسنقوم بتجديد المواد مجانًا للعميل.
الكلمات الساخنة: معزول هول الألومنيوم ثنائي الفينيل متعدد الكلور ، الصين ، مصنع ، المصنعين ، الموردين ، السعر ، صنع في الصين
