2-طبقة الألومنيوم Pcb مقدمة المنتجï¼
يرث Jiubao 2 Layer Aluminium Pcb المعادن والسلامة في ثنائي الفينيل متعدد الكلور ذو القاعدة أحادية الطبقة ، ويمكنه إدراك الأسلاك المعقدة والدقيقة لثنائي الفينيل متعدد الكلور العادي (FR4 PCB). يطبق ثنائي الفينيل متعدد الكلور المكون من طبقتين من الألومنيوم بشكل مثالي خصائص تبديد الحرارة ، والنحاس الموصل ، والراتنج العازل ، والفيلم الحراري على لوحات الدوائر الإلكترونية. يمكن توصيل ثنائي الفينيل متعدد الكلور المكون من طبقتين من الألومنيوم بشكل مستقل على جانبي المنتج ، ويمكنه التواصل مع الخطوط الموجودة على كلا الجانبين من خلال الطلاء الكهربائي عبر الثقوب لتشكيل شبكة أكبر. اجعل تصميم الأسلاك لثنائي الفينيل متعدد الكلور المكون من طبقتين من الألمنيوم أكثر مرونة ، والذي يمكن أن يلبي مناطق عمل أكثر تعقيدًا. يمكنها تحقيق تعبئة "SMT" ، الأسلاك والربط على جانبي المنتج. تدمج ثنائي الفينيل متعدد الكلور المكون من طبقتين الموصلية الحرارية عالية الكفاءة ، وتبديد الحرارة ، وسلامة العزل ، وعمر الخدمة الطويل.
رسم تخطيطي لهيكل منتج Pcb المكون من طبقتين من الألومنيوم:

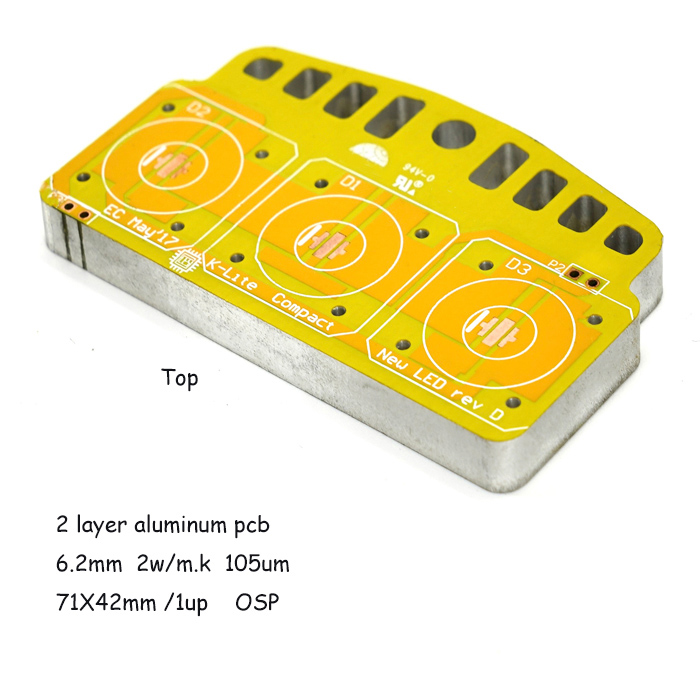

رسم تخطيطي للجزء الأمامي والخلفي لمنتج Pcb المكون من طبقتين من الألومنيوم:
2-طبقة الألومنيوم الركيزة Pcb تعليمات التصنيع وعملية الإنتاج المنتج
المادة المتفاعلة |
الومنيوم (5052) |
عدد الطبقة |
1 لتر |
سمك (مم) |
0.8 مم ~ 5.0 مم (± 10٪) |
الموصلية الحرارية (طبقة عازلة) |
0.8 / 1.5 / 2.0 / 3.0 واط / مللي كلفن |
سمك رقائق النحاس (أم) |
35/70/105/140 مي |
لون قناع اللحام |
أبيض / أسود / مات أسود / أحمر / أخضر / أزرق / مات أخضر |
المادة المتفاعلة |
الومنيوم (5052) |
عدد الطبقة |
2 لتر |
سمك (مم) |
0.8 / 1.0 / 1.2 / 1.5 / 1.6 / 2.0 / 2.5 / 3.0 مللي متر (± 10٪) |
الموصلية الحرارية (طبقة عازلة) (W / m-k) |
0.8 / 1.5 / 2.0 / 3.0 واط / مللي كلفن |
سمك رقائق النحاس (أم) |
35/70/105/140 ميكرومتر |
لون قناع اللحام |
أبيض / أسود / مات أسود / أحمر / أخضر / أزرق / مات أخضر |
لون الشخصية |
أبيض / أسود / برتقالي / أحمر / أزرق |
طرق التشكيل |
جوانات CNC ، قطع CNC V ، تشكيل القالب ، القطع والطحن بالليزر |
اختبار التفتيش |
AOI ؛ مسبار طيران عالي السرعة الاختبار الإلكتروني اختبار الجهد |
عملية المعالجة السطحية |
HASL FREE LEAD DNIG ؛ OSP |
موعد التسليم |
6-8 أيام |
أبيض / أسود / برتقالي / أحمر / أزرق |
طرق التشكيل |
جوانات CNC ، قطع CNC V ، تشكيل القالب ، القطع والطحن بالليزر |
اختبار التفتيش |
AOI ؛ مسبار طيران عالي السرعة الاختبار الإلكتروني اختبار الجهد |
عملية المعالجة السطحية |
HASL FREE LEAD DNIG OSP |
موعد التسليم |
4-5 أيام. |
مناسبات تطبيق منتجات Pcb المكونة من طبقتين من الألومنيوم:
المصابيح الكاشفة ، ومصابيح عمال المناجم للتحكم الصناعي ، ومصابيح LED للسيارات ، وأضواء العرض المسرحي ، ومعدات الإسقاط ، وأضواء الشوارع LED ، وأدوات إضاءة تبديد الحرارة عالية الدقة والطلب العالي
مزايا منتجات Pcb المكونة من طبقتين من الألومنيوم
عمر خدمة طويل ، أداء فعال لتبديد الحرارة ، نطاق تطبيق واسع ومستقر
التعليمات
س 1. هل انت منتج؟ هل لديك مصنع؟
الإجابة: نحن مصنعون محترفون للوحات الدوائر المطبوعة لأكثر من 12 عامًا. لدينا مصانع ويمكنك مشاهدة صور مصانعنا.
س 2. هل يمكنني الحصول على عينات مجانية؟ هل من الممكن الشحن مجانا؟
الإجابة: نعم ، يمكننا أن نقدم لك عينات مجانية بعد التحدث وتأكيد كل التفاصيل. لكننا لا نقدم خدمة شحن مجانية ، إذا اشتريت الكثير من المنتجات ، فسنقدم لك بعض الخصومات.
س 3. هل تفعل OEM؟
الجواب: نعم. نحن شركة تصنيع لوحات الدوائر المطبوعة. لدينا مصانع ومعدات أتمتة مخصصة لعملية PCB بأكملها ، والتي يتم فحصها وشحنها بدقة.
س 4. متى وقت الإستلام؟
الإجابة: التسليم لدينا مضمون في الوقت المحدد. بدءاً من الانتهاء من مسودة الإنتاج ، طبقة واحدة من الألومنيوم المركب ثنائي الفينيل متعدد الكلور: 2-3 أيام ؛ 2-طبقة الألومنيوم الركيزة ثنائي الفينيل متعدد الكلور: 6-8 أيام ؛ ركيزة النحاس ثنائي الفينيل متعدد الكلور: 4-5 أيام ؛ 2-طبقة النحاس الركيزة ثنائي الفينيل متعدد الكلور: 5-7 يوم ؛ بالطبع ، يمكن تعجيلها في غضون 48 ساعة.
س 5. هل يمكن إنتاج ثنائي الفينيل متعدد الكلور من 4 طبقات؟
الإجابة: نعم ، نحن شركة مصنعة للوحة الدوائر المطبوعة ، ويمكن إنتاج ثنائي الفينيل متعدد الكلور من 4 طبقات ، ووصف طبقة الهيكل للوحة الدائرة ، وإرسال معلومات جيربر إلى بريدنا الإلكتروني pcb@jbmcpcb.com للتأكيد.
