1 طبقة الألومنيوم ثنائي الفينيل متعدد الكلور

المعادن الأساسية ثنائي الفينيل متعدد الكلور

يمكنك أن تطمئن إلى شراء Jiubao 1 Layer Aluminium Pcb من مصنعنا. لوحة الدوائر المطبوعة ذات النواة المعدنية عبارة عن لوحة دوائر مطبوعة مركبة تتكون من ركيزة معدنية وطبقة وسط عازلة وطبقة نحاسية. عادة ما تكون المصفوفة المعدنية من الألومنيوم والحديد والنحاس والنحاس الداخلي وسبائك التنغستن والموليبدينوم ، إلخ. تبديد الحرارة للركيزة المعدنية أعلى من تلك الموجودة في صفائح النحاس المكسوة. يرتبط تشتت حرارة الركيزة المعدنية بالكثافة والتوصيل الحراري لطبقتها العازلة. كلما كانت الطبقة العازلة أرق ، زادت الموصلية الحرارية. عادة ما تكون الطبقة العازلة عبارة عن راتينج إيبوكسي معدل ، إثير بوليفينلين ، بوليميد ، إلخ. سمك الطبقة العازلة 50 ميكرومتر - 200 ميكرومتر. تتكون طبقات الدائرة من طبقات نحاسية. سمك اللوح المعدني 0.5 مم ، 0.8 مم ، 1.0 مم ، 1.2 مم ، 1.5 مم ، 2.0 مم ، 3.0 مم و 5.0 مم. مثل لوحات الدوائر المطبوعة الصلبة المرنة ، يمكن تقسيم لوحات الدوائر المطبوعة ذات الأساس المعدني إلى جانب واحد ، وجانبين ، ومتعدد الطبقات ، وهي مجموعة متنوعة خاصة من لوحات الدوائر المطبوعة. يُعرف PCB المعدني أيضًا باسم PCB ، MCPCB ، IMS (الركيزة المعدنية المعزولة) ، ثنائي الفينيل متعدد الكلور المغطى بالمعادن.

صفائح نحاسية مغلفة بقاعدة من الألومنيوم
صفيحة نحاسية مغطاة بقاعدة حديدية
صفائح النحاس المغلفة بقاعدة نحاسية
صفيحة نحاسية مغلفة بقاعدة فولاذية

صفائح نحاسية مغلفة بقاعدة معدنية عامة
لهب قاعدة معدنية مغلفة بالنحاس صفح
صفائح نحاسية ذات قاعدة معدنية مقاومة للحرارة العالية
صفائح نحاسية مغلفة بقاعدة معدنية عالية التوصيل الحراري
صفائح نحاسية مغلفة بقاعدة معدنية عالية التوصيل الحراري
عالية التردد ، نوع الميكروويف قاعدة معدنية مغلفة النحاس صفح
متعدد الطبقات قاعدة معدنية مغلفة بالنحاس صفح

أ). خصائص الألمنيوم: الموصلية الحرارية 237 واط / (م · كلفن) ، معتدلة التكلفة ، مقبولة ، ومستخدمة على نطاق واسع.
ب). خصائص النحاس: الموصلية الحرارية 384 واط / (م · كلفن) ، والتكلفة مرتفعة للغاية ، وتستخدم للمنتجات ذات القيمة المضافة العالية.
ج). خصائص الفضة: الموصلية الحرارية 429 واط / (م · كلفن) ،
د). خصائص الحديد: التوصيل الحراري 80 واط / (م · كلفن) ،
ه). خصائص الفولاذ: الموصلية الحرارية 40W / (م · كلفن) ،

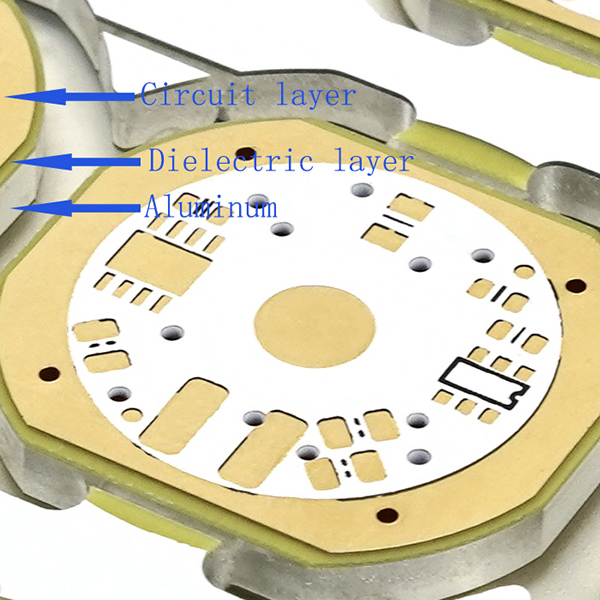

يتكون ثنائي الفينيل متعدد الكلور المعدني من طبقة من رقائق النحاس وطبقة عازلة وطبقة معدنية.
· طبقة الدائرة النحاسية: الطبقة النحاسية المستخدمة هي أكثر سمكًا من CCL العادية (1 أونصة - 10 أونصة). طبقات النحاس السميكة تعني قدرة تحمل تيار أكبر.
· الطبقة العازلة: الطبقة العازلة للكهرباء هي طبقة موصلة للحرارة بسمك حوالي 50 ميكرومتر إلى 200 ميكرومتر. لديها مقاومة حرارية منخفضة ، ونقل الحرارة والعزل.
· الطبقة المعدنية: الطبقة الثالثة عبارة عن طبقة معدنية تتكون من الألمنيوم أو النحاس ولها موصلية حرارية عالية.

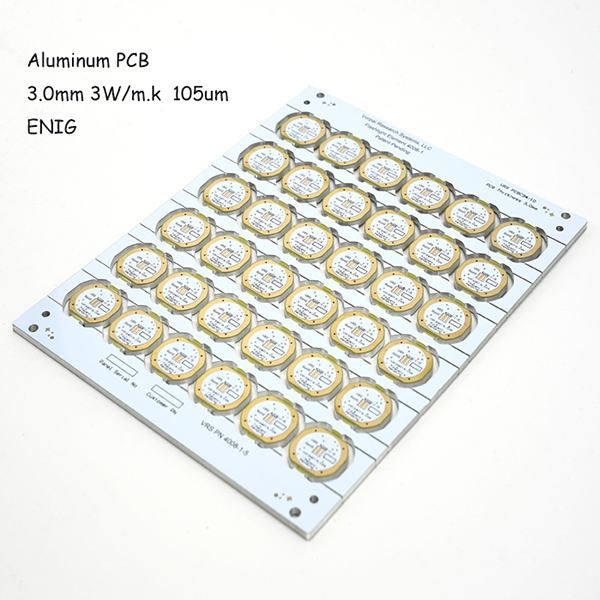

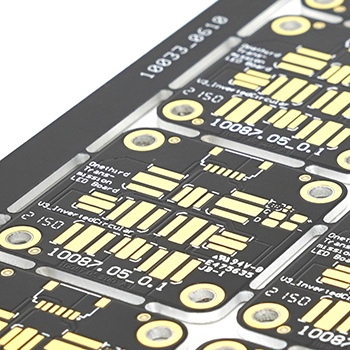

مقدمة المنتج الركيزة 1 طبقة الألومنيوم:

1-طبقة الألومنيوم ثنائي الفينيل متعدد الكلور هو لوحة الألومنيوم ثنائي الفينيل متعدد الكلور. ينقسم ثنائي الفينيل متعدد الكلور من طبقة واحدة إلى ثلاث طبقات: الألومنيوم وطبقة عازلة ونحاس. الألومنيوم لتبديد الحرارة ، والطبقة العازلة لنقل الحرارة والعزل ، والنحاس للتوصيل الكهربائي. تحتوي لوحات الدوائر المطبوعة من الألومنيوم أحادية الطبقة عمومًا على دوائر مطبوعة على جانب واحد ودوائر لاسلكية ملساء على الجانب الآخر. أكثر أنواع ثنائي الفينيل متعدد الكلور شيوعًا في السوق هي ثنائي الفينيل متعدد الكلور من طبقة واحدة من الألومنيوم. الجانب العلوي هو الدائرة ، والجانب السفلي متصل بالصدفة أو المادة اللاصقة الحرارية لتبديد الحرارة. يحل ثنائي الفينيل متعدد الكلور المكون من طبقة واحدة من الألومنيوم محل لوح الألياف الزجاجية FR4 و PCB السابق ، وهو قوي وعالي المستوى ، وله تبديد جيد للحرارة ، وليس من السهل كسره ، ولديه مرونة جيدة في هيكل المنتج. Jiubao Technology هي شركة تصنيع مع عملية تصنيع PCB الأساسية المعدنية ، ومجموعة كاملة من ورشة إنتاج المعدات الدقيقة المتطورة 7S من تغذية المواد إلى تغليف المنتج النهائي ، وتوظف إدارة فريق النخبة عالية الجودة ، ولديها فريق محترف قوي يعمل في لوحة الدوائر الإنتاج ، هناك العديد من المهندسين المتميزين والمديرين المحترفين. إنها شركة مصنعة مهنية لثنائي الفينيل متعدد الكلور مع نطاق واسع ومعدات كاملة وإدارة صارمة وجودة عالية.
إن ثنائي الفينيل متعدد الكلور من طبقة واحدة عبارة عن صفائح نحاسية قائمة على الألومنيوم (صفائح مغطاة بالنحاس هي ركيزة لثنائي الفينيل متعدد الكلور). في الواقع ، تشبه مركبات ثنائي الفينيل متعدد الكلور الألومنيوم إلى حد كبير مركبات ثنائي الفينيل متعدد الكلور FR4

تبديد الحرارة: أداء الألومنيوم PCB في تبديد الحرارة جيد جدًا مقارنةً بـ FR4 PCB العادي. على سبيل المثال ، تتميز FR4 PCB بسماكة 1.5 مم بمقاومة حرارية تتراوح من 20 إلى 22 درجة لكل واط ، بينما تتميز لوحة PCB المصنوعة من الألومنيوم بسمك 1.5 مم بمقاومة حرارية تبلغ 1-2 درجة لكل واط.

التمدد الحراري: لكل مادة معامل التمدد الحراري الخاص بها. الألومنيوم (22 جزء في المليون / C) والنحاس (18 جزء في المليون / C) لهما CTEs قريبة جدًا. نظرًا لأن الألومنيوم ثنائي الفينيل متعدد الكلور يعمل جيدًا من حيث تبديد الحرارة ، فلن تكون هناك مشكلات خطيرة في التوسع أو الانكماش. تعمل مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم بشكل رائع ودائم وموثوق.
ثبات الأبعاد: تُظهر مركبات ثنائي الفينيل متعدد الكلور من الألومنيوم ثباتًا في الأبعاد وأبعادًا ثابتة. على سبيل المثال ، عندما يتم تسخينها من 30 إلى 140 درجة ، تتغير أبعادها فقط بنسبة 2.5٪ -3.0٪.
· آخرون: يمكن استخدام ثنائي الفينيل متعدد الكلور الألومنيوم في تكنولوجيا تثبيت السطح لأجهزة الطاقة. يمكن استخدام ثنائي الفينيل متعدد الكلور الألومنيوم بشكل فعال في تصميم الدوائر نظرًا لأدائه من حيث التمدد الحراري لتصميم الدائرة. تساعد مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم على إطالة العمر الافتراضي للمنتج وكثافة طاقة المنتج. كما أن مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم موثوقة للغاية. يمكن أن تساعد مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم في تقليل الحجم الكلي للمنتج وهي أيضًا خيار أرخص. تُظهر مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم تدريعًا كهرومغناطيسيًا وقوة عازلة عالية.

تتميز مركبات ثنائي الفينيل متعدد الكلور الركيزة المصنوعة من الألومنيوم بمقاومة ممتازة للهب ، وقوة ميكانيكية عالية ، واستقرار الأبعاد ، وما إلى ذلك ، خاصة تبديد الحرارة الجيد ، والتدريع الكهرومغناطيسي وخصائص القصدير العائمة. تستخدم على نطاق واسع في الدراجات النارية. اشعال الهواتف المحمولة. المصابيح عالية الطاقة. مكبرات الصوت؛ وحدات الطاقة أنظمة التدريع الصوتي ، إلخ.
مصباح الإسقاط مصباح الشارع؛ مصباح نمو النبات الركيزة الألومنيوم مصباح LED. معدات الإسقاط تقليل الحرارة؛ ركيزة من الخلايا الشمسية ؛ ركيزة من الألومنيوم ذات طبقة واحدة تستخدم في 90٪ من الأضواء تحت الماء ، ومناسبة لـ 90٪ من المصابيح.
يعد PCB من الألومنيوم حلاً مثاليًا للمنتجات عالية الكثافة وعالية الطاقة مثل تطبيقات LED ، ومعدات الطاقة ، وأجهزة الكمبيوتر ، إلخ.
إذا كانت لديك مشكلات حرارية في تصميم ثنائي الفينيل متعدد الكلور ، فيجب أن يكون الألمنيوم هو الاعتبار الأول. توفر JBPCB جميع أنواع ركائز الألومنيوم ، بما في ذلك ركائز الألومنيوم أحادية الجانب ، وركائز الألومنيوم متعددة الطبقات ، وركائز الألومنيوم الهجينة ، وركائز الألومنيوم المرنة ، وركائز الألومنيوم عبر الفتحات ، وما إلى ذلك. تتوفر أيضًا ركائز الألومنيوم الموصلية ، ومركبات ثنائي الفينيل متعدد الكلور الألومنيوم عالية التردد. إذا كنت بحاجة إلى مزيد من التفاصيل حول مركبات ثنائي الفينيل متعدد الكلور المصنوعة من الألومنيوم ، فلا تتردد في الاتصال بنا.

Q1: ما هو الحد الأدنى لكمية الطلب لـ MCPCB؟
a1: لدينا MCPCB موك يختلف مع عناصر مختلفة ، دعم النظام من 1 قطعة.
س 2: ما هي المستندات التي يجب أن نقدمها؟
A2: PCB: ملفات Gerber أفضل ، (ملفات Protel و power pcb و PADs) و PCBA: ملفات Gerber وقائمة BOM.
س 3: ما هي المعلومات التي أحتاج إلى تقديمها إلى جانب المستندات؟
A3: يتطلب عرض الأسعار المواصفات التالية:
أ) الركيزة:
ب) سماكة اللوحة:
ج) سماكة النحاس:
د) التوصيل الحراري:
ه) المعالجة السطحية:
و) لون قناع اللحام والشاشة الحريرية
ز) الكمية
س 4: هل يمكن تصميم مركبات ثنائي الفينيل متعدد الكلور ذات القلب المعدني بمكونات DIP مشحونة من خلال الثقوب المعدنية؟
A4: نعم. نحن شركة متخصصة في تصنيع لوحات الدوائر الإلكترونية PCB الأساسية ، ولدينا العديد من سنوات الخبرة في الإنتاج ، ويمكنك رؤية تفاصيل ثقب الألومنيوم ثنائي الفينيل متعدد الكلور
Q5: هل يمكننا صنع حرفة الصورة التالية؟
A5: نعم ، لا بأس في رسم ما تريد.
س 6: ما هي متطلبات الوقت والبيئة لتخزين المعادن الأساسية ثنائي الفينيل متعدد الكلور؟
ج 6: ستؤثر درجة الحرارة والرطوبة في تخزين ثنائي الفينيل متعدد الكلور المعدني الأساسي على عمر المنتج. تحت عبوة الفيلم البلاستيكية الفراغية ، تكون درجة الحرارة 25 ± 2 ؛ الرطوبة 55 ± 5٪ رطوبة نسبية ، والجودة مضمونة لمدة 6 أشهر. إذا تمت إزالة العبوة البلاستيكية المفرغة من الهواء أو تخزينها لأكثر من 6 أشهر ، فمن المستحسن خبزها عند 150 درجة مئوية / ساعة واحدة قبل الإنتاج.
