مزدوج الوجهين النحاس ثنائي الفينيل متعدد الكلور
Jiubao Double Sided Copper Pcb عبارة عن لوحة دوائر مطبوعة مع نحاس مزدوج الجوانب ، بما في ذلك دوائر على الطبقتين العلوية والسفلية. إنها لوحة دوائر مطبوعة شائعة الاستخدام. يمكن توصيل ثنائي الفينيل متعدد الكلور النحاسي على الوجهين ولحامه على كلا الجانبين ، مع وجود قلب نحاسي معدني في المنتصف وطبقة عازلة بين الدائرة والقلب النحاسي. يمكن أن يكون كلا الجانبين سلكيًا ، مما يقلل بشكل كبير من صعوبة الأسلاك ، لذلك يتم استخدامه على نطاق واسع. كلا الجانبين من اللوحة ذات الوجهين سلكي ، ولكن من أجل استخدام الأسلاك على كلا الجانبين ، يجب أن يكون هناك اتصال دائري مناسب بين الجانبين ، يسمى "الجسر" بين الدوائر أ فيا. فيا هي ثقوب صغيرة على ثنائي الفينيل متعدد الكلور مملوءة أو مطلية بالمعدن لتوصيل الأسلاك على كلا الجانبين. تسمى لوحات الدوائر على الوجهين المصممة بفتحات توصيل بمركبات ثنائي الفينيل متعدد الكلور ذات نواة نحاسية مزدوجة الوجهين. يمكن أيضًا تصميمها بحيث لا تحتاج الدائرة على الوجهين إلى التوصيل ، أي أنها نفس لوحة الدوائر العادية أحادية الجانب ولكن يمكنها تحقيق نفس تأثير التثبيت مثل لوحة الدائرة على الوجهين. نسميها ثنائي الفينيل متعدد الكلور النحاس على الوجهين الزائف. نظرًا لأن اللوحة ذات الوجهين بها ضعف مساحة اللوحة أحادية الجانب ، فإن اللوحة ذات الوجهين تحل مشكلة الأسلاك المتداخلة في اللوحة أحادية الجانب ، ويمكن توصيلها بالجانب الآخر من خلال الفتحات ، لذا فهي أكثر مناسب للدوائر الأكثر تعقيدًا من اللوحة أحادية الجانب.
ما نعرضه الآن هو ثنائي الفينيل متعدد الكلور النحاسي على الوجهين ويسمى أيضًا ثنائي الفينيل متعدد الكلور بفصل كهربائي حراري على الوجهين ولوحة دوائر نحاسية ثنائية الطبقة ثنائي الفينيل متعدد الكلور
مزدوج الوجهين النحاس الكلور
مقدمة المنتج من النحاس ثنائي الفينيل متعدد الكلور على الوجهين:
يتم استخدام ثنائي الفينيل متعدد الكلور النحاسي على الوجهين (ثنائي الفينيل متعدد الكلور من الركيزة الحرارية للفصل الكهروحراري على الوجهين) بشكل عام لألواح الإضاءة المتكاملة ذات الحزمة العالية والمنخفضة للسيارات أو المنتجات ذات متطلبات تبديد الحرارة. يتم تحقيق تبديد الحرارة عالي الطاقة من خلال الرؤوس الكبيرة على الجانبين العلوي والسفلي ، ويتم توصيل أجزاء الألمنيوم الخارجية المشتتة للحرارة بالرؤوس على الوجهين لتبديد الحرارة ؛ في الوقت نفسه ، يتم توصيل التيارات العلوية والسفلية لثنائي الفينيل متعدد الكلور النحاسي على الوجهين من خلال فتحات ، ولا يلزم سوى أقطاب لحام من جانب واحد للتحكم في الأضواء العلوية والسفلية. الخرزات ساطعة ، يدرك الرئيس تبديد الحرارة ، وتدرك الدائرة التوصيل. هذا فصل كهربائي حراري على الوجهين. يتميز المنتج بتبديد الحرارة الكبير ، وانخفاض استهلاك الطاقة ، والأداء المستقر والتركيب السهل.
رسم تخطيطي لطبقة هيكل النحاس ثنائي الفينيل متعدد الكلور:
ثنائي الفينيل متعدد الكلور الحرارية الفصل ، الحرارة هي لوحة موصلة حراريًا (PAD) على PCB الركيزة النحاسية LED ، والكهرباء تشير إلى الأقطاب الكهربائية الموجودة على الركيزة النحاسية LED ، ويتم فصل الاثنين عن طريق مواد عازلة. وظيفة الوسادة الحرارية (PAD) هي توصيل الحرارة ، ووظيفة القطب هي توصيل الكهرباء. يمكن لهذا الهيكل ذو الوجهين تحقيق تصميم تبديد الحرارة LED وتوفير استقرار المنتج. يظهر هيكل ثنائي الفينيل متعدد الكلور للفصل الحراري على الوجهين في الشكل:

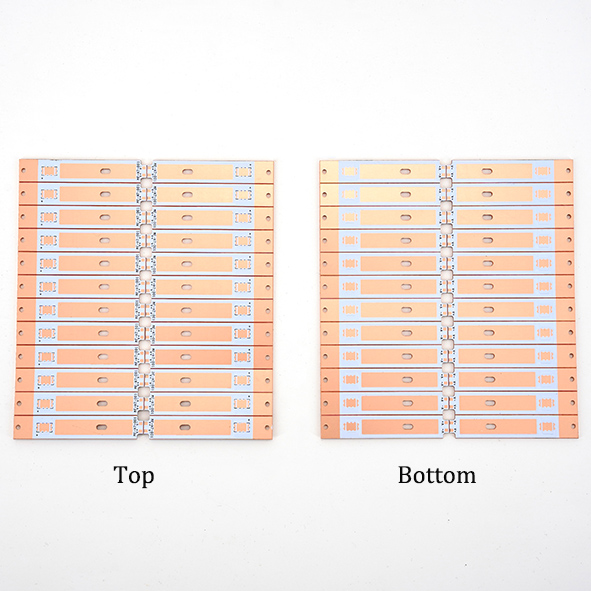

رسم تخطيطي للجزء الأمامي والخلفي لمنتجات النحاس ثنائي الفينيل متعدد الكلور على الوجهين:
نوع المنتج من النحاس ثنائي الفينيل متعدد الكلور:
ثنائي الفينيل متعدد الكلور ثنائي الفينيل متعدد الكلور نحاسي مزدوج الوجه (عبر)
تعليمات التصنيع لمنتجات النحاس ثنائي الفينيل متعدد الكلور على الوجهين وعملية الإنتاج:
المواد الأساسية |
النحاس (C1100) |
سمك (مم) |
0.8-5.0 مم |
طبقات |
1 ، 2 ، 3 ، 4 طبقات |
سمك رقائق النحاس (أم) |
35/70/105 / 140um |
لون قناع اللحام |
أبيض / أسود / أسود غير لامع / أحمر / أخضر / أزرق / أخضر غير لامع |
لون الشخصية |
أبيض / أسود / برتقالي / أحمر / أزرق |
طريقة التشكيل |
لوحة CNC gong ، قطع CNC V ، تشكيل القالب ، القطع والطحن بالليزر |
اختبار التفتيش |
AOI ؛ مسبار طيران عالي السرعة الاختبار الإلكتروني اختبار الجهد |
عملية المعالجة السطحية |
HASL FREE LEAD DNIG OSP |
موعد التسليم |
6 ~ 8 أيام. |
حالات تطبيق منتجات النحاس ثنائي الفينيل متعدد الكلور على الوجهين:

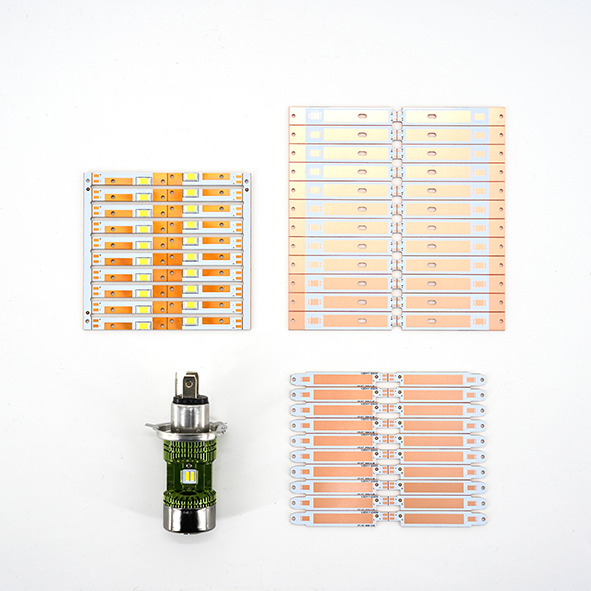

المصابيح الكاشفة ، ومصابيح عمال المناجم الصناعية ، والمصابيح الأمامية LED للسيارات ، ومصابيح الأشعة فوق البنفسجية ، ومصابيح الإسقاط على المسرح ، واتصالات الجيل الخامس ، وغسالات الجدران ، ومصابيح الشوارع LED ، والمعدات الميكانيكية ، وأدوات إضاءة التبريد المتنوعة ذات الدقة العالية والطلب العالي
مزايا منتج النحاس ثنائي الفينيل متعدد الكلور على الوجهين:
عمر خدمة طويل ، تبديد حرارة فعال ، تطبيق مستقر
التعليمات
س 1. هل أنت منتج ثنائي الفينيل متعدد الكلور؟ هل لديك مصنع؟
ج: نحن مصنعون محترفون للوحة الدوائر المطبوعة لأكثر من 12 عامًا ، لدينا مصانع وآلات ، يمكنك رؤية صور المصنع.
س 2. هل يمكنني الحصول على عينات من ثنائي الفينيل متعدد الكلور مجانًا؟ هل الشحن المجاني متوفر؟
ج: نعم ، يمكننا أن نقدم لك عينات مجانية من ثنائي الفينيل متعدد الكلور بعد التحدث وتأكيد كل التفاصيل. لكننا لا نقدم شحنًا مجانيًا ، وسنقدم لك بعض الخصم إذا اشتريت الكثير من المنتجات.
س 3. هل تفعل OEM؟
الجواب: نعم. نحن شركة مصنعة للوحة الدوائر المطبوعة ، ولدينا مصانع ومعدات أتمتة مخصصة للعملية الكاملة لـ PCB و PCBA ، ويمكننا اكتشاف المنتجات وشحنها بدقة. نحن نقدم خدمة الشراء الشاملة لثنائي الفينيل متعدد الكلور وثنائي الفينيل متعدد الكلور.
س 4. هل يمكنك إنتاج ثنائي الفينيل متعدد الكلور مع وسادات حرارية في اتصال مباشر مع الركيزة والأقطاب على طبقة أخرى؟
ج: نعم ، يمكننا إنتاج ثنائي الفينيل متعدد الكلور مع وسادات حرارية في اتصال مباشر مع الركيزة. نسميها ركائز نحاسية منفصلة حراريًا. يمكنك إرسال معلومات Gerber إلى بريدنا الإلكتروني pcb@jbmcpcb.com للتأكيد.
س 5. هل يمكن لثنائي الفينيل متعدد الكلور أن يحتوي على ثقوب نحاسية للإنتاج؟
ج: نعم ، توجد ثقوب نحاسية على جانبي ثنائي الفينيل متعدد الكلور النحاسي لتوصيل الدائرة ، ونحن نسميها طبقة نحاسية مزدوجة الوجهين حقيقية ، ولدينا سنوات عديدة من الخبرة في التصنيع في ثنائي الفينيل متعدد الكلور الأساسي المعدني.
