مضمن بسبار ثنائي الفينيل متعدد الكلور

مضمن بسبار ثنائي الفينيل متعدد الكلور

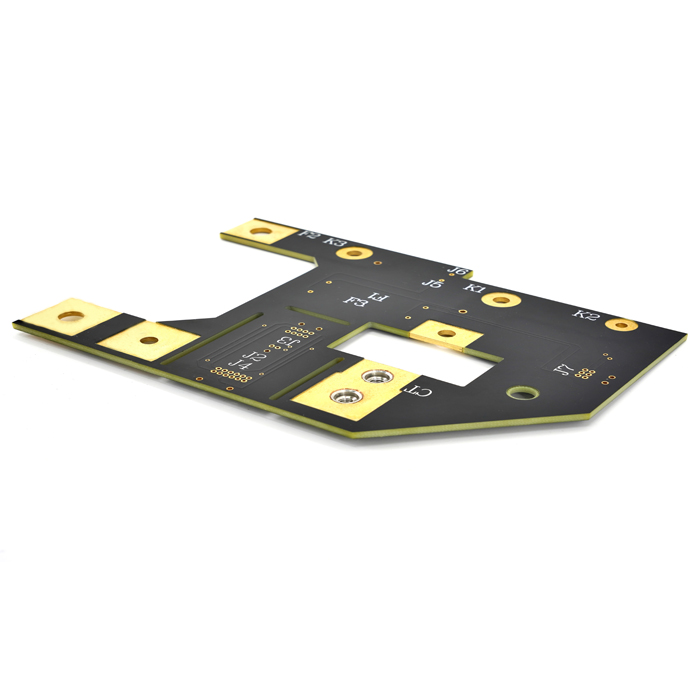

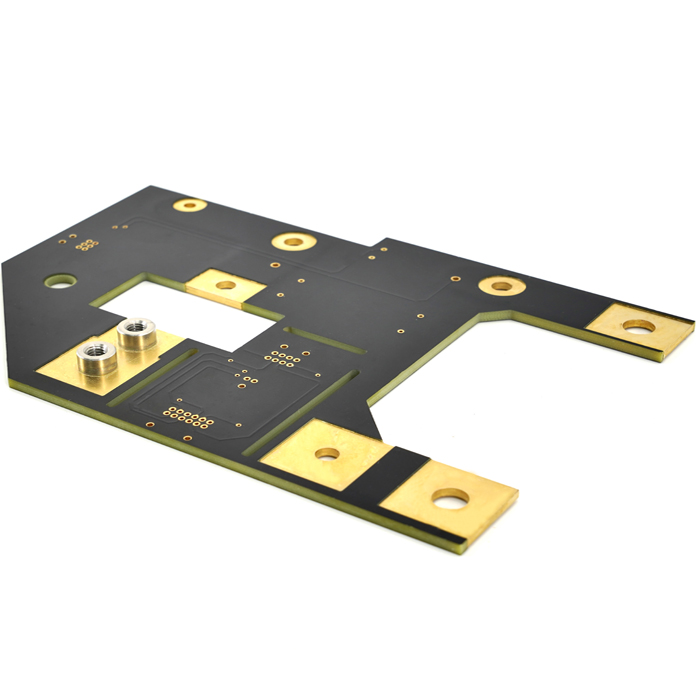

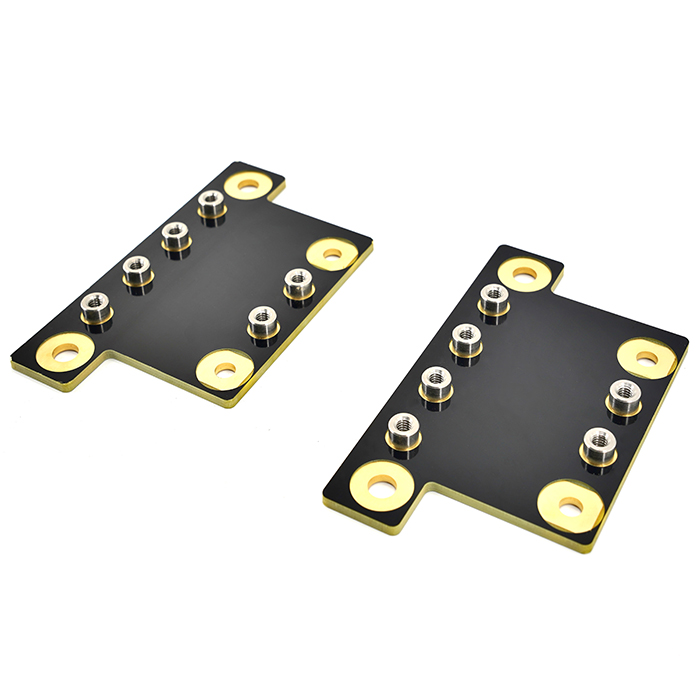

يمكنك أن تطمئن إلى شراء Jiubao Embedded Busbar PCB من مصنعنا. Busbars عبارة عن لوحات دوائر مطبوعة عالية التيار وأيضًا تكامل قضبان التوصيل والأنظمة الإلكترونية ، وهي تقنية تجمع بين التحكم العالي الحالي والإلكتروني الدقيق في نظام واحد لتطبيقات توليد الطاقة والطاقة. يتم تحقيق هذا المزيج عن طريق إضافة قضبان التوصيل والأسلاك النحاسية السائبة الأخرى إلى لوحة الدوائر المطبوعة (PCB) لتحقيق قدرة تحمل عالية للتيار وتبديد الحرارة لمكونات تبديد الطاقة.

مقدمة من بسبار مضمن ثنائي الفينيل متعدد الكلور:

يتم استخدام ثنائي الفينيل متعدد الكلور بسبار المدمج على نطاق واسع ، مما يلبي متطلبات تبديد الحرارة لمزيد من المكونات عالية القوة والمكونات عالية الطاقة ، وأيضًا تلبية متطلبات تبديد الحرارة للنحاس عالي التوصيل الحراري. تشير لوحة الدوائر المطبوعة Busbar PCB المضمنة إلى تضمين قلب النحاس في الفتحة المطحونة مسبقًا أثناء الضغط. تُستخدم مواد التقوية المسبقة المصفحة لتوصيل قلب النحاس بلوحة الدوائر المطبوعة. يكون القلب النحاسي المضمن على اتصال مباشر بلوحة إيبوكسي FR4 الداخلية ، وعندما يتم استخدام PCB ، تنتقل الحرارة بسرعة إلى الكتلة النحاسية. ثم يتم إزالة الحرارة من الهواء عبر قلب النحاس. تأثير تبديد الحرارة أفضل من تأثير ثنائي الفينيل متعدد الكلور النحاسي المدفون ، والعملية بسيطة ، والتكلفة منخفضة ، واحتمال التطبيق واسع. يعد دمج النواة النحاسية في ثنائي الفينيل متعدد الكلور عملية رئيسية ، والتي يجب أن تتوافق مع الصعوبات التقنية مثل تصميم شكل قلب النحاس وحجم ونعومة قلب النحاس وأخدود الطحن لثنائي الفينيل متعدد الكلور ، وإلا فإن مشاكل الموثوقية سوف تحدث بسهولة. تتمتع JBPCB بسنوات عديدة من الخبرة في تصنيع ثنائي الفينيل متعدد الكلور بسبار مدمج ، مما يوفر الدعم الفني والإمداد للعديد من صناعات مركبات الطاقة الجديدة المعروفة.

مع تطوير سيارات الطاقة الجديدة ، هناك المزيد والمزيد من الابتكارات في بطاريات سيارات الطاقة الجديدة. تعد بطارية السيارة ذات الطاقة الجديدة نوعًا جديدًا من بطاريات السيارة التي تستخدم تكنولوجيا الطاقة الجديدة لتقليل التلوث الناتج عن انبعاثات "غازات الاحتباس الحراري". يجب توصيل البطارية بكومة الشحن للشحن ، كما أن لوحة الدوائر المطبوعة النحاسية المدمجة ذات الشحن السريع تتمتع بسعة تدفق تيار كبيرة وهي موصل بمقاومة منخفضة للغاية. الوظيفة الرئيسية لقضيب التوصيل هي إجراء تيار عالي. يتطلب بسبار ثنائي الفينيل متعدد الكلور وحدة توزيع تيار عالي (تُعرف أيضًا باسم قضيب بسبار النحاس الكهربائي) ، والتي تستخدم على نطاق واسع في صناعة الطاقة الجديدة ، بما في ذلك أجهزة التحكم في محرك السيارة الكهربائية ، وصناديق توزيع الطاقة عالية الجهد ، ومحولات التردد ، والمحولات الكهروضوئية . جهاز التحويل عالي الجهد والتيار العالي منتجات ثنائي الفينيل متعدد الكلور للمعدات مثل المحولات ومحولات طاقة الرياح وعبور السكك الحديدية وأجهزة جر السيارات ومعدات الاتصالات والبيانات. يحقق المنتج توزيعًا بسيطًا وتقليديًا للجهد العالي والتيار العالي ، ويمكن نشره في دوائر التحكم التقليدية ذات الجهد المنخفض. التطبيقات النموذجية في صناعة السيارات أو إلكترونيات الطيران تتعامل مع التيارات حوالي 1000 أمبير.

تستخدم في لوحات توزيع السيارات ذات الطاقة الجديدة ، ولوحات الدوائر ، وحزم البطاريات ، ووحدات إمداد الطاقة ، وخزائن التحكم الكهربائية لحزمة البطاريات ، وعبور السكك الحديدية ، والعاكسات الكهروضوئية ، وطاقة الرياح ، والاتصالات والبيانات ، وإلكترونيات الطاقة ، وصناديق التوزيع ذات الجهد العالي ، ومحولات التردد ، و أجهزة الجر للمركبة ، ومعدات الاتصال والبيانات ، والجهد العالي ، وما إلى ذلك ، وأجهزة تحويل التيار العالي ، كما أنها توفر صلابة هيكلية للوحة الدائرة.

الغرض الرئيسي من قضيب الناقل هو إجراء تيارات كبيرة ، تتجاوز آثار التيار التي يمكن أن توفرها لوحة الدائرة القياسية. يحتوي المنتج على توزيع مستقل للتيار الكبير ، يحمل جهدًا عاليًا ، تيارًا كبيرًا مستقرًا ، عزل قوي ، كفاءة عالية ، عمر خدمة طويل ، أداء فعال لتبديد الحرارة ، مستقر وآمن.

س 1: هل لديك شهادة صناعة السيارات؟
ج 1: نعم ، لدينا شهادة IATF 16949 لصناعة السيارات ، للمساعدة في تحقيق لوحات الدوائر المطبوعة لتطبيقات الطاقة العالية ، يمكننا أيضًا تقديم شهادة UL.
Q2: ما هي المستندات التي يجب أن نقدمها للنواة النحاسية المضمنة في ثنائي الفينيل متعدد الكلور وهيكل صفح مختلف؟
ج 2: سيتم تشويه الرسومات المصممة عند فتحها أو تفسيرها بواسطة برامج مختلفة. ملفات Gerber هي أفضل رسومات وأوصاف نصية (Protel و power pcb و PADs).
س 3: كيف يجب التعبير عن الهيكل الرقائقي؟
A3: أولاً ، تحتوي ملفات Gerber على كل طبقة ، ويمكن تمييز كل طبقة في ملف PDF آخر بألوان مختلفة + وصف نصي.
س 4: ما هي متطلبات وقت التخزين والبيئة الخاصة بشريط ثنائي الفينيل متعدد الكلور المضمن؟
A4: ستؤثر درجة الحرارة والرطوبة في بسبار ثنائي الفينيل متعدد الكلور المضمن على عمر المنتج. تحت عبوة الفيلم البلاستيكية الفراغية ، تكون درجة الحرارة 25 ± 2 ؛ الرطوبة 55 ± 5٪ رطوبة نسبية ، والجودة مضمونة لمدة 6 أشهر. إذا تمت إزالة عبوة الأغشية البلاستيكية الفراغية ، فإن موضع اللحام BUSBAR المضمن في PCB سوف يتعرض للهواء لفترة طويلة ، وستحدث الأكسدة ، مما سيؤثر على مكونات اللحام.
