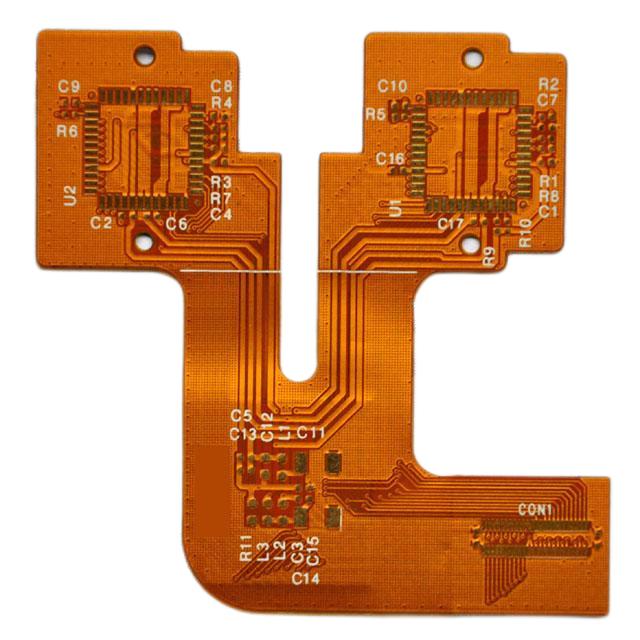

FPC PCB المرن عبارة عن لوحة دوائر مصنوعة من ركائز مرنة، وهي قابلة للثني والطي بشكل كبير. يتكون ثنائي الفينيل متعدد الكلور المرن من FPC عادة من ركائز فيلم متعددة الطبقات وطبقات موصلة. الميزة الرئيسية لها هي قابلية الانحناء وقابلية الطي للوحة الدائرة، لذلك فهي مناسبة للأجهزة الإلكترونية التي تحتاج إلى الثني أو الطي. يتمتع PCB المرن FPC بالعديد من المزايا، مثل الحجم الصغير، وخفة الوزن، والموثوقية العالية، وما إلى ذلك، لذلك تم استخدامه على نطاق واسع في العديد من المجالات، مثل الهواتف المحمولة، والكاميرات الرقمية، وأجهزة الكمبيوتر اللوحية، وإلكترونيات السيارات، والمعدات الطبية، وما إلى ذلك. باختصار، يعتبر ثنائي الفينيل متعدد الكلور المرن من FPC مكونًا إلكترونيًا مهمًا للغاية. مظهره يجعل تصميم المعدات الإلكترونية أكثر مرونة وتنوعًا ويوفر أيضًا المزيد من الخيارات لتصنيع المعدات الإلكترونية.
2. عملية إنتاج FPC PCB المرن
يتمتع ثنائي الفينيل متعدد الكلور المرن التابع لشركة FPC بالمرونة والموثوقية. في الوقت الحاضر، هناك 4 أنواع من مركبات ثنائي الفينيل متعدد الكلور المرنة FPC في السوق: أحادية الجانب (طبقة واحدة)، مزدوجة الجوانب (طبقتين)، متعددة الطبقات وثنائي الفينيل متعدد الكلور الصلب. تتضمن عملية إنتاج ثنائي الفينيل متعدد الكلور المرن FPC بشكل أساسي الخطوات التالية: أولاً، إعداد المواد الأساسية، عادةً ما يتم استخدام فيلم بوليميد أو فيلم بوليستر كمواد أساسية، ويتم تحضير المادة الأساسية لثنائي الفينيل متعدد الكلور المرن عن طريق الطباعة والكسوة النحاسية وعمليات أخرى ; ثانيا، هو إنتاج الرسومات. وفقًا لرسم تصميم لوحة الدائرة، يتم عمل نمط الدائرة على الركيزة بواسطة الطباعة الحجرية الضوئية أو تقنية القطع بالليزر؛ ثم الطلاء الكهربائي، حيث يتم طلاء طبقة من المعدن على الدائرة بواسطة تقنية الطلاء الكهربائي، مثل النحاس والنيكل والذهب وغيرها، لزيادة التوصيل ومقاومة التآكل؛ أخيرًا، القطع والاختبار، يتم قطع ثنائي الفينيل متعدد الكلور المرن النهائي وفقًا للحجم المطلوب، ويتم اختباره وفحصه للتأكد من أن جودته وأدائه يفي بالمتطلبات. بشكل عام، تعد عملية إنتاج ثنائي الفينيل متعدد الكلور المرن التابع لشركة FPC معقدة نسبيًا، وتتطلب التعاون بين العمليات المختلفة والعمليات الدقيقة، ولكن أدائها المرن وخصائص التصغير تجعلها تستخدم على نطاق واسع في المنتجات الإلكترونية.
كيفية جعل شركة FPC PCB مرنة؟
عملية تصنيع ثنائي الفينيل متعدد الكلور المرن بطبقة واحدة من FPC:
قطع - حفر - فيلم جاف - مرفق - تعريض - تطوير - حفر - تقشير - معالجة سطحية - تغطية فيلم - ضغط - معالجة سطحية - ترسيب ذهب النيكل - طباعة الأحرف - قص - قياس كهربائي - تخريم - فحص نهائي - تعبئة وشحن
عملية تصنيع ثنائي الفينيل متعدد الكلور المرن من طبقتين FPC:
القطع - الحفر - PT H - الطلاء الكهربائي - المعالجة المسبقة - لصق الفيلم الجاف - التعرض للطفيليات - التطوير - الطلاء الكهربائي الجرافيكي - إزالة الفيلم - المعالجة المسبقة - لصق الفيلم الجاف - تخطيط التعرض - التطوير - النقش - إزالة الغشاء - معالجة السطح - تصفيح الفيلم - التصفيح - المعالجة - طلاء النيكل - طباعة الأحرف - القطع - الاختبار الكهربائي - الختم - الفحص النهائي - التعبئة - الشحن.
قدرة عملية FPC ثنائي الفينيل متعدد الكلور:
مادة فليكس |
تايهونغ، شنغي، ليانماو |
||
ثنائي الفينيل متعدد الكلورمادة |
كيلو بايت,شنغي، ليانماو |
||
سمك النحاس |
12um-70واحد |
||
سطحينهي |
|
||
سمك السطح النهائي
|
هنيج |
في الاتحاد الأفريقي |
2-4واحد__ |
0.025-0.075واحد_ |
|||
إنيبيج |
في_ الاتحاد الأفريقي بي دي |
2-4واحد__ |
|
0.025-0.075واحد__ |
|||
0.025-0.075واحد_ |
|||
التذهيب الكهربائي
|
نi الاتحاد الأفريقي |
2-4واحد |
|
0.05-0.35واحد |
|||
الترددات اللاسلكية للكمبيوتر ذمرض الحد الأدنى(مم)
|
4 طبقات من اللوح الليفي + طبقتين من اللوح اللينة
|
0.6مم |
|
6طبقات من اللوح الليفي + طبقتين من اللوح اللينة |
0.6مم |
||
الترددات اللاسلكية للكمبيوتر ذمرض لlerance
|
4 طبقات من اللوح الليفي + طبقتين من اللوح اللينة |
0.1 مم |
|
6طبقات من اللوح الليفي + طبقتين من اللوح اللينة |
0.1 مم |
||
العرض / الحد الأدنى للمساحة (مم)
|
4 طبقات من اللوح الصلب + طبقتين من اللوح الناعمالعرض / الحد الأدنى للمساحة (مم) |
1 أوقية |
0.075mm |
1/2أوقية |
0.06 مm |
||
1/3أوقية |
0.05 مm |
العرض / الحد الأدنى للمساحة (مم)
|
4 طبقات من اللوح الصلب + طبقتين من اللوح الناعمالعرض / الحد الأدنى للمساحة (مم) |
1 أوقية |
0.075mm |
1/2أوقية |
0.06 مm |
||
1/3أوقية |
0.05 مm |
||
6طبقات من اللوح الصلب + طبقتين من اللوح الناعمالعرض / الحد الأدنى للمساحة (مم) |
1 أوقية |
0.075mm |
|
1/2أوقية |
0.06 مm |
||
1/3أوقية |
0.05 مm |
||
تدريباتل الحد الأدنى(مم) |
تدريبات |
∮0.1مم |
|
لآشر |
∮0.075 مم |
||
شift تسامح |
المعطفيكون |
0.1مم |
|
سنحن |
0.15مم |
||
صI |
0.1مم |
||
فر-4 |
0.15مم |
||
إيمي فيلم |
0.1مم |
||
المعطفيكون (باي &لاصق)
|
12.5واحد-50واحد |
||
12.5واحد-75واحد |
|||
Coverlay تجاوز كمية الغراء |
0.02-0.03 ملم |
3. ميزات FPC ثنائي الفينيل متعدد الكلور المرن
FPC PCB المرن عبارة عن لوحة دوائر مرنة تستخدم في المعدات الإلكترونية، وتتكون من ركيزة مرنة ورقاقة مغطاة بالنحاس. بالمقارنة مع ثنائي الفينيل متعدد الكلور الصلب التقليدي، فإن ثنائي الفينيل متعدد الكلور المرن من شركة FPC يتميز بالخصائص التالية:
أ). المرونة: يمكن ثني ثنائي الفينيل متعدد الكلور المرن من شركة FPC، وطيه، ولفه للتكيف مع مختلف الأشكال المعقدة ثلاثية الأبعاد، مما يمكن أن يقلل بشكل كبير من حجم المعدات ويحسن موثوقية المعدات.
ب). رقيق وخفيف: يتميز PCB المرن من FPC بسمك رفيع للغاية، والذي يمكن أن يصل إلى أقل من 0.1 مم، وهو مناسب جدًا للاستخدام في الأجهزة الرقيقة والخفيفة.
ج). كثافة عالية: يمكن لثنائي الفينيل متعدد الكلور المرن من FPC تحقيق أسلاك عالية الكثافة، ويمكنه تحقيق تخطيط الدوائر متعددة الطبقات في مساحة صغيرة جدًا، مما يحسن أداء وموثوقية المعدات الإلكترونية.
د). مقاومة درجات الحرارة العالية: يمكن لثنائي الفينيل متعدد الكلور المرن من FPC أن يتحمل درجات الحرارة العالية، ويمكن أن يعمل بشكل طبيعي في بيئات ذات درجات حرارة عالية، وهو مناسب لبعض المعدات الإلكترونية في البيئات ذات درجات الحرارة العالية.
ه). مقاومة التآكل: تتميز لوحة PCB المرنة من FPC بمقاومة جيدة للتآكل ويمكن استخدامها في البيئات القاسية. باختصار، يتمتع ثنائي الفينيل متعدد الكلور المرن التابع لشركة FPC بالعديد من المزايا، ويمكنه تلبية احتياجات المعدات الإلكترونية المختلفة، وهو مكون إلكتروني مهم جدًا.
