متعدد الطبقات ثنائي الفينيل متعدد الكلور

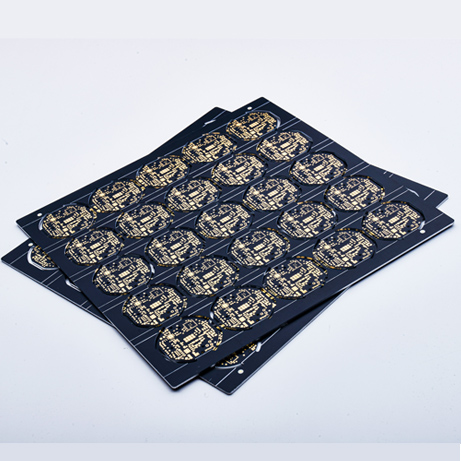

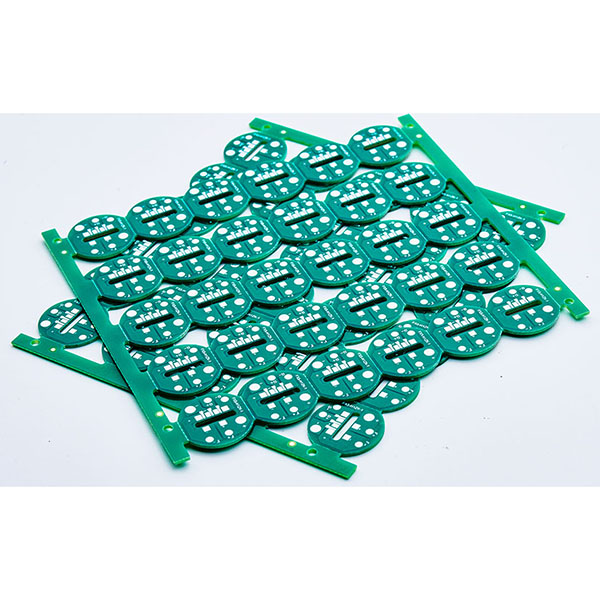

مقدمة المنتج متعدد الطبقات ثنائي الفينيل متعدد الكلور

عادةً ما ترى لوحة PCB العارية التي نراها فقط قناع اللحام السطحي وشخصيات PAD والشاشة الحريرية ، لكن لا يمكننا رؤية ترتيب وعدد طبقات الخطوط بالداخل. في الواقع ، الأمر ليس بهذه البساطة كما ترون. مع تحسن تقنية ثنائي الفينيل متعدد الكلور وزيادة طلب المستهلكين على الإلكترونيات ، انتقلت ثنائي الفينيل متعدد الكلور متعدد الطبقات من اللوحات الأساسية المكونة من طبقتين إلى الألواح ذات 4 و 6 وما يصل إلى 10 إلى 30 طبقة من المواد العازلة والموصلات. لماذا زيادة عدد الطبقات؟ يؤدي وجود المزيد من الطبقات إلى تحسين قدرة اللوحة على توزيع الطاقة وتقليل الحديث المتبادل والقضاء على EMI ودعم الإشارات عالية السرعة. يعتمد عدد الطبقات المستخدمة لثنائي الفينيل متعدد الكلور متعدد الطبقات على التطبيق ، وتردد التشغيل ، وكثافة الدبوس ، ومتطلبات طبقة الإشارة.

مع مكدس من طبقتين ، يتم استخدام الطبقة العليا (أي الطبقة 1) كطبقة إشارة. يستخدم المكدس المكون من 4 طبقات الطبقات العلوية والسفلية (أو الطبقتان 1 و 4) كطبقات إشارة ، وفي هذا التكوين ، يتم استخدام الطبقتين 2 و 3 كمستويات. تربط طبقة التقوية المسبقة لوحين أو أكثر على الوجهين معًا وتعمل كعازل كهربائي بين الطبقات. يضيف ثنائي الفينيل متعدد الكلور المكون من 6 طبقات طبقتين نحاسيتين ، مع الطبقتين 2 و 5 كمستويات. الطبقات 1 و 3 و 4 و 6 تحمل إشارات.
بالانتقال إلى الهيكل المكون من 6 طبقات ، فإن الطبقات الداخلية 2 ~ 3 (عندما تكون على الوجهين) و 4 ~ 5 (عندما تكون على الوجهين) هي طبقات أساسية مع التقوية المسبقة (PP) المحصورة بين النوى. نظرًا لأن مادة التقوية المسبقة لم يتم علاجها بالكامل ، فإن المادة تكون أكثر نعومة من المادة الأساسية. تطبق عملية تصنيع ثنائي الفينيل متعدد الكلور متعدد الطبقات الحرارة والضغط على المكدس بأكمله ويذوب التقوية الأولية والألياف الأساسية بحيث يمكن للطبقات أن تترابط معًا.
تضيف PCB متعدد الطبقات المزيد من الطبقات النحاسية والعازلة إلى المكدس. في ثنائي الفينيل متعدد الكلور مكون من 8 طبقات ، فإن الصفوف السبعة الداخلية من الغراء العازل سويًا الطبقات الأربع المستوية وطبقات الإشارة الأربع. تعمل الألواح المكونة من 10 إلى 12 طبقة على زيادة عدد الطبقات العازلة ، والحفاظ على 4 طبقات مستوية ، وزيادة عدد طبقات الإشارة.

الإلكترونيات الاستهلاكية ومعدات الاتصال والمعدات الطبية وإمدادات الطاقة وإلكترونيات السيارات وغيرها من المجالات.

لوحات الدوائر متعددة الطبقات ثنائي الفينيل متعدد الكلور مقاومة للأكسدة. تضمن الهياكل المختلفة والكثافة العالية وتقنيات طلاء السطح جودة وسلامة لوحات الدوائر ، والتي يمكن استخدامها بثقة.

س 1: لدي مستند جربر متعدد الطبقات ثنائي الفينيل متعدد الكلور وأريد نقل بعض الدوائر واستبدال المكونات ، هل يمكنك مساعدتي في ذلك؟
A1: بالطبع ، لدينا كبار مهندسي ثنائي الفينيل متعدد الكلور. تصميم متعدد الطبقات ثنائي الفينيل متعدد الكلور هو مصلحتنا. الرجاء إرسال معلومات Gerber إلى pcb@jbmcpcb.com.
Q2: معظم طبقات ثنائي الفينيل متعدد الكلور متعددة الطبقات عبارة عن طبقات زوجية ، وهناك القليل من الطبقات ذات الأرقام الفردية؟
ج 2: نعم ، معظم طبقات ثنائي الفينيل متعدد الكلور عبارة عن طبقات زوجية ، مثل 4L و 6 L المشتركة. تعد الطبقات ذات الأرقام الزوجية أكثر فائدة من الطبقات ذات الأرقام الفردية من حيث التكلفة والهيكل واستقرار المنتج.
Q3: لدينا الكثير من المنتجات الإلكترونية في حياتنا. كيف تصمم ثنائي الفينيل متعدد الكلور متعدد الطبقات لتقليل الإشعاع؟
A3: لدى JBPCB فريق كبير يزيد عن 12 عامًا ، وقد اكتسب خبرة غنية في تصنيع ثنائي الفينيل متعدد الكلور من التصميم والبحث والتطوير إلى الإنتاج. يتمثل أحد تدابير التحكم في مصدر الإشعاع في تغيير ثنائي الفينيل متعدد الكلور 2 لتر إلى 4 لتر من ثنائي الفينيل متعدد الكلور. هذه هي السمة الأساسية للتيار. كن على استعداد لاختيار المسار بأقل مقاومة.
