تخطيط ثنائي الفينيل متعدد الكلور

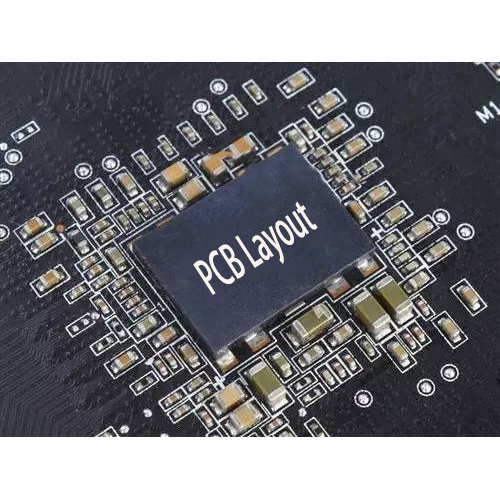

مقدمة لتخطيط ثنائي الفينيل متعدد الكلور:
في التصميم ، يعد تخطيط ثنائي الفينيل متعدد الكلور رابطًا مهمًا. يمكن القول أن الأعمال التحضيرية السابقة قد تمت من أجلها. في تخطيط ثنائي الفينيل متعدد الكلور بالكامل ، تكون عملية تصميم التخطيط محدودة للغاية ، والمهارات هي الأصغر ، وعبء العمل هو الأكبر. ستؤثر جودة نتائج تخطيط ثنائي الفينيل متعدد الكلور بشكل مباشر على تأثير الأسلاك ، لذلك يمكن اعتبار أن تخطيط ثنائي الفينيل متعدد الكلور المعقول هو الخطوة الأولى لتصميم ثنائي الفينيل متعدد الكلور ناجح.
على وجه الخصوص ، التخطيط المسبق هو عملية التفكير في هيكل لوحة الدائرة بأكملها ، وتدفق الإشارة ، وتبديد الحرارة ، والهيكل. إذا فشل التخطيط المسبق ، فستذهب جميع الجهود اللاحقة عبثًا. يتضمن تخطيط PCB تخطيطًا أحادي الجانب وتخطيطًا على الوجهين وتخطيطًا متعدد الطبقات. هناك أيضًا طريقتان للتخطيط: التخطيط التلقائي والتخطيط التفاعلي. قبل التخطيط التلقائي ، يمكنك استخدام التخطيط التفاعلي لتخطيط الخطوط مسبقًا بمتطلبات أكثر صرامة. يجب تجنب حواف نهاية الإدخال ونهاية الإخراج لتكون متجاورة ومتوازية لتجنب تداخل الانعكاس. إذا لزم الأمر ، يجب إضافة عزل السلك الأرضي. يجب أن يكون تخطيط الطبقتين المتجاورتين متعامدين مع بعضهما البعض ، وسيحدث الاقتران الطفيلي بسهولة بالتوازي.
رسم تخطيطي لهيكل منتج الركيزة النحاسية Pcb:
يعتمد معدل توجيه التوجيه التلقائي على التخطيط الجيد ، ويمكن ضبط قواعد التوجيه مسبقًا ، بما في ذلك عدد انحناءات التوجيه وعدد عبر وعدد الخطوات وما شابه. بشكل عام ، يتم تنفيذ أسلاك الالتواء الاستكشافية أولاً ، ويتم توصيل الخطوط القصيرة بسرعة ، ثم يتم تنفيذ الأسلاك المتاهة. وحاول إعادة الأسلاك لتحسين التأثير الكلي.
لقد شعر تصميم ثنائي الفينيل متعدد الكلور عالي الكثافة الحالي بالفعل أن الفتحة المروعة ليست مناسبة ، فهي تهدر الكثير من قنوات الأسلاك القيمة ، من أجل حل هذا التناقض ، ظهرت تقنية الفتحة العمياء والفتحة المدفونة ، والتي لا تكمل فقط وظيفة من خلال الفتحة. ، كما يحفظ العديد من قنوات الأسلاك لجعل عملية الأسلاك أكثر ملاءمة وسلاسة واكتمالاً. تعد عملية تصميم لوحة PCB عملية معقدة وبسيطة. فقط عندما يختبرها الناس بأنفسهم يمكنهم الحصول على المعنى الحقيقي لها.
يعتبر تخطيط ثنائي الفينيل متعدد الكلور
نجاح المنتج ككل. الأول هو الاهتمام بالجودة الداخلية ، والآخر هو مراعاة الجماليات العامة. فقط عندما يكون كلاهما مثاليين ، يمكن اعتبار المنتج ناجحًا.
على لوحة PCB ، يجب أن يكون تصميم المكونات متوازنًا ، كثيفًا ومنظمًا ، ويجب ألا يكون ثقيلًا أو ثقيلًا.
هل سيتشوه ثنائي الفينيل متعدد الكلور؟
هل تحجز حافة حرفة؟
هل نقاط MARK محجوزة؟
هل تحتاج لغزا؟
كم عدد الطبقات التي يمكن ضمانها للتحكم في المعاوقة ، وحماية الإشارة ، وسلامة الإشارة ، والاقتصاد ، وإمكانية تحقيق؟
تخطيط ثنائي الفينيل متعدد الكلور يزيل أخطاء المستوى المنخفض
هل يتطابق حجم اللوحة المطبوعة مع حجم رسم المعالجة؟ هل يمكنها تلبية متطلبات عملية تصنيع ثنائي الفينيل متعدد الكلور؟ هل توجد علامات تموضع؟
هل توجد تعارضات بين المكونات في فضاءات ثنائية وثلاثية الأبعاد؟
هل تخطيط المكونات كثيف ومنظم؟ هل انتهى كل شيء؟
هل يمكن استبدال المكونات التي تحتاج إلى استبدال بشكل متكرر بسهولة؟ هل من السهل توصيل لوحة التوصيل بالجهاز؟
هل هناك مسافة مناسبة بين العنصر الحراري وعنصر التسخين؟
هل من السهل ضبط العنصر القابل للتعديل؟
هل يوجد رادياتير مركب حيث يلزم تبديد الحرارة؟ هل تدفق الهواء سلس؟
هل تدفق الإشارة سلس وأقصر التوصيلات البينية؟
هل المقابس والمآخذ وما إلى ذلك تتعارض مع التصميم الميكانيكي؟
هل تم النظر في مشكلة تداخل الخط؟
تجاوز تخطيط ثنائي الفينيل متعدد الكلور أو فصل المكثفات
أثناء تخطيط ثنائي الفينيل متعدد الكلور ، وكلاهما يتطلب مكثف تجاوز قريب من دبابيس الطاقة ، عادة 0.1 درجة فهرنهايت. يجب أن يكون الدبوس قصيرًا قدر الإمكان لتقليل التفاعل الاستقرائي للتتبع ، ويجب أن يكون أقرب ما يمكن إلى الجهاز
x
أثناء تخطيط ثنائي الفينيل متعدد الكلور. إذا كان التيار كبيرًا نسبيًا ، فمن المستحسن تقليل طول التتبع والمساحة ، وعدم الجري في جميع أنحاء الحقل.
تبديل الضوضاء على أزواج الإدخال إلى مستوى خرج مصدر الطاقة. تؤثر ضوضاء التحويل لأنبوب MOS لمصدر طاقة الخرج على مصدر طاقة الإدخال للمرحلة السابقة.
إذا كان هناك عدد كبير من DCDC عالي التيار على لوحة الدائرة ، فستكون هناك ترددات مختلفة ، وتداخل قفزة عالي التيار وعالي الجهد.
لذلك ، نحتاج إلى تقليل مساحة مصدر طاقة الإدخال لتلبية التدفق الحالي. لذلك ، عند وضع مصدر الطاقة ، من الضروري مراعاة تجنب تشغيل اللوحة الكاملة لمصدر طاقة الإدخال.
التعليمات
Q1: كيف تتحقق مما إذا كان تخطيط PCB صحيحًا؟
A1: أ) ما إذا كان حجم لوحة الدائرة وحجم المعالجة المطلوب بواسطة الرسم متماشين مع بعضهما البعض.
ب) ما إذا كان تخطيط المكونات متوازنًا ومرتّبًا بدقة ، وما إذا كانت جميع المخططات قد اكتملت.
ج) ما إذا كانت هناك صراعات على جميع المستويات. مثل المكونات والإطارات وما إذا كان المستوى الذي يجب طباعته بشكل خاص معقولًا.
د) ما إذا كانت المكونات شائعة الاستخدام سهلة الاستخدام. مثل المفاتيح ومعدات إدخال لوحة التوصيل والمكونات التي يجب استبدالها بشكل متكرر وما إلى ذلك.
هـ) ما إذا كانت المسافة بين المكونات الحرارية ومكونات التسخين معقولة.
و) ، ما إذا كان تبديد الحرارة جيد.
ز) ، ما إذا كان يجب النظر في تداخل الخط
س 2: ما هي مهارات إعداد تخطيط ثنائي الفينيل متعدد الكلور؟
يتطلب التصميم إعدادات شبكة مختلفة في مراحل مختلفة. في مرحلة التخطيط ، يمكن استخدام نقاط الشبكة الكبيرة لتخطيط الجهاز ؛ بالنسبة للأجهزة الكبيرة مثل الدوائر المتكاملة والموصلات غير الموضعية ، يمكن استخدام دقة نقطة الشبكة من 50 إلى 100 مل للتخطيط ، بينما بالنسبة للمقاومات ، يمكن وضع المكونات السلبية الصغيرة مثل المكثفات والمحاثات باستخدام شبكة 25 ميل. تسهل دقة نقاط الشبكة الكبيرة محاذاة الجهاز وجماليات التخطيط.
س 3: ما هي قواعد تخطيط ثنائي الفينيل متعدد الكلور؟
A3: أ) في ظل الظروف العادية ، يجب ترتيب جميع المكونات على نفس الجانب من لوحة الدائرة. فقط عندما تكون المكونات العلوية كثيفة للغاية ، يمكن وضع بعض الأجهزة ذات الارتفاع المحدود وتوليد الحرارة المنخفضة ، مثل مقاومات الرقائق ومكثفات الرقائق ، و SMD IC ، وما إلى ذلك في الطبقة السفلية.
ب) في إطار فرضية ضمان الأداء الكهربائي ، يجب وضع المكونات على الشبكة وترتيبها بشكل متوازٍ أو متعامد مع بعضها البعض ، بحيث تكون أنيقة وجميلة. بشكل عام ، لا يُسمح بتداخل المكونات ؛ يجب أن يكون ترتيب المكونات مضغوطًا ، ويجب أن تكون المكونات في التخطيط بأكمله. يجب أن تكون موزعة بالتساوي ومتسقة في الكثافة.
ج) يجب أن يكون الحد الأدنى للتباعد بين أنماط الوسادة المجاورة لمكونات مختلفة على لوحة الدائرة أكثر من 1 مم.
د) ، لا تقل المسافة من حافة لوحة الدائرة بشكل عام عن 2 مم. أفضل شكل للوحة الدائرة هو المستطيل ، ونسبة العرض إلى الارتفاع هي 3: 2 أو 4: 3. عندما يكون حجم سطح لوحة الدائرة أكبر من 200 مم في 150 مم ، ينبغي اعتبار أن لوحة الدائرة يمكنها تحمل القوة الميكانيكية.
س 4: ما هو ترتيب تخطيط ثنائي الفينيل متعدد الكلور؟
A4: أ) ضع المكونات التي تتوافق بشكل وثيق مع الهيكل ، مثل مقابس الطاقة وأضواء المؤشر والمفاتيح والموصلات وما إلى ذلك.
ب) ضع المكونات الخاصة ، مثل المكونات الكبيرة ، والمكونات الثقيلة ، ومكونات التسخين ، والمحولات ، والدوائر المتكاملة ، إلخ.
ج) ضع المكونات الصغيرة.
